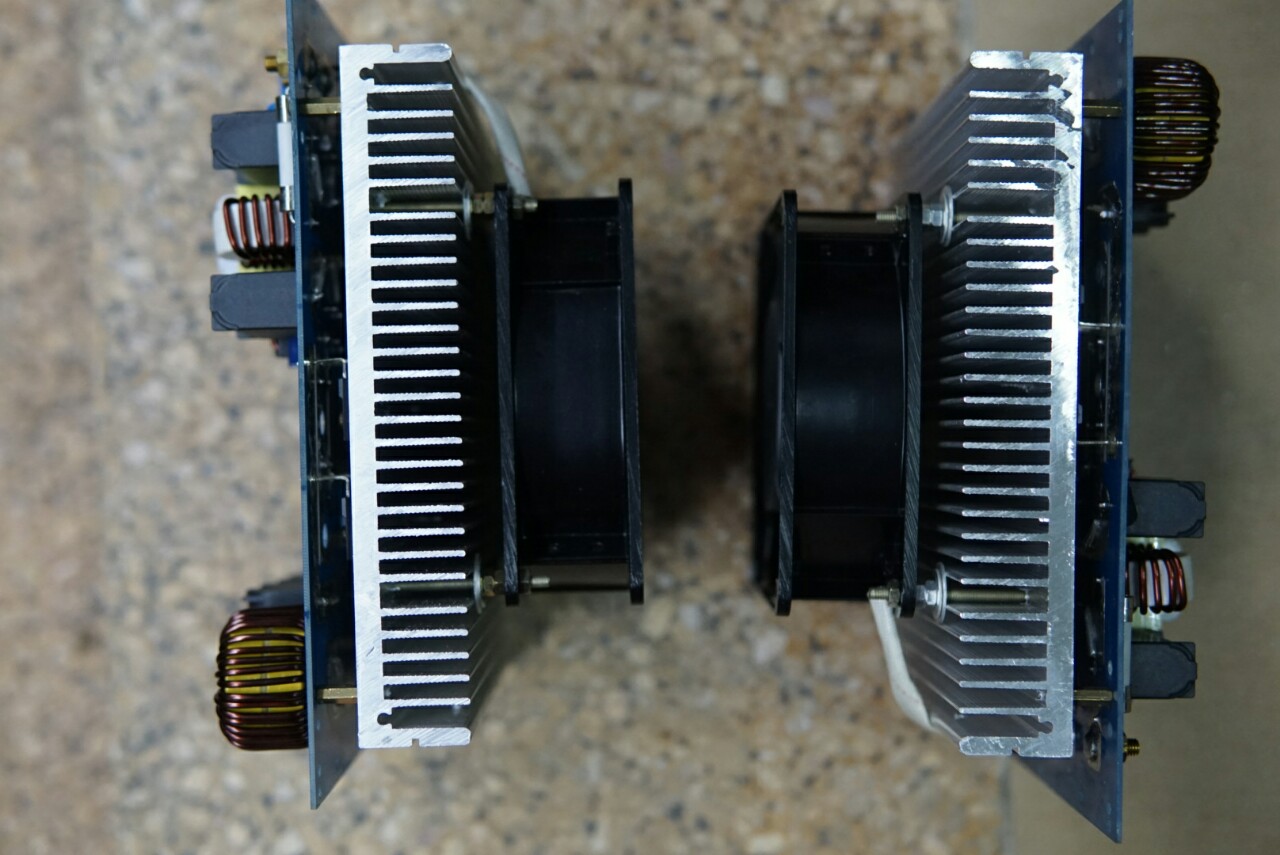

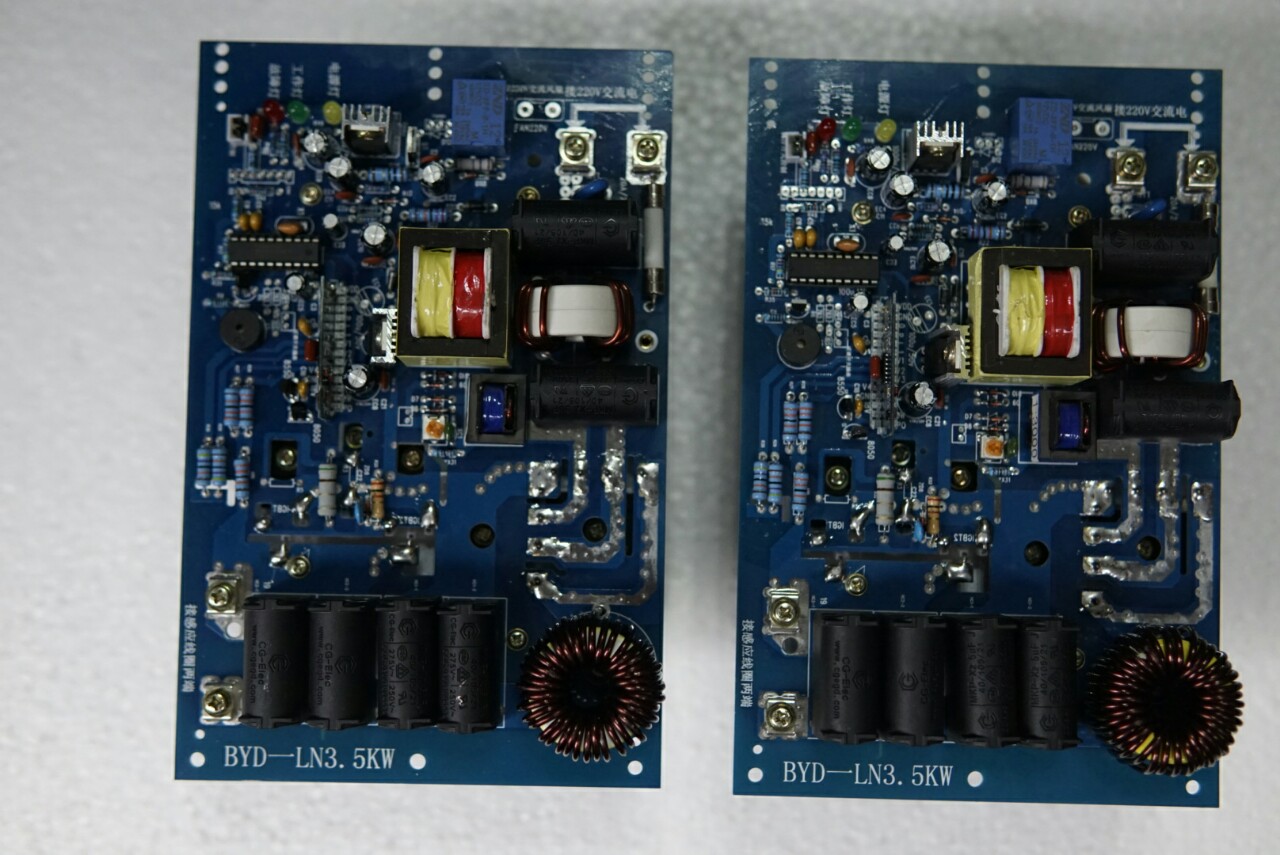

Bo mạch gia nhiệt điện từ là thiết bị điều khiển kết nối để bật nguồn và sử dụng. Vậy cách sử dụng cụ thể của nó ra sao? Mời quý khách hàng cùng theo dõi hướng dẫn sử dụng cụ thể với loại bo mạch này, qua những chia sẻ trong bài viết dưới đây của công ty Nhiệt điện Châu Á.
Vì bộ điều khiển chính là thiết bị cao áp nên trong khi sử dụng cần lắp vào hộp điều khiển. Kết nối với bộ nguồn, cuộn dây nóng, bộ điều khiển nhiệt cùng thiết bị khác thông qua dây dẫn điện. Bộ điều khiển sinh ra nhiệt nên hộp điều khiển cần lưu thông không khí, tản nhiệt dễ dàng. Giúp bảo vệ con người không chạm vào bộ phận mang điện, khiến bị điện giật.

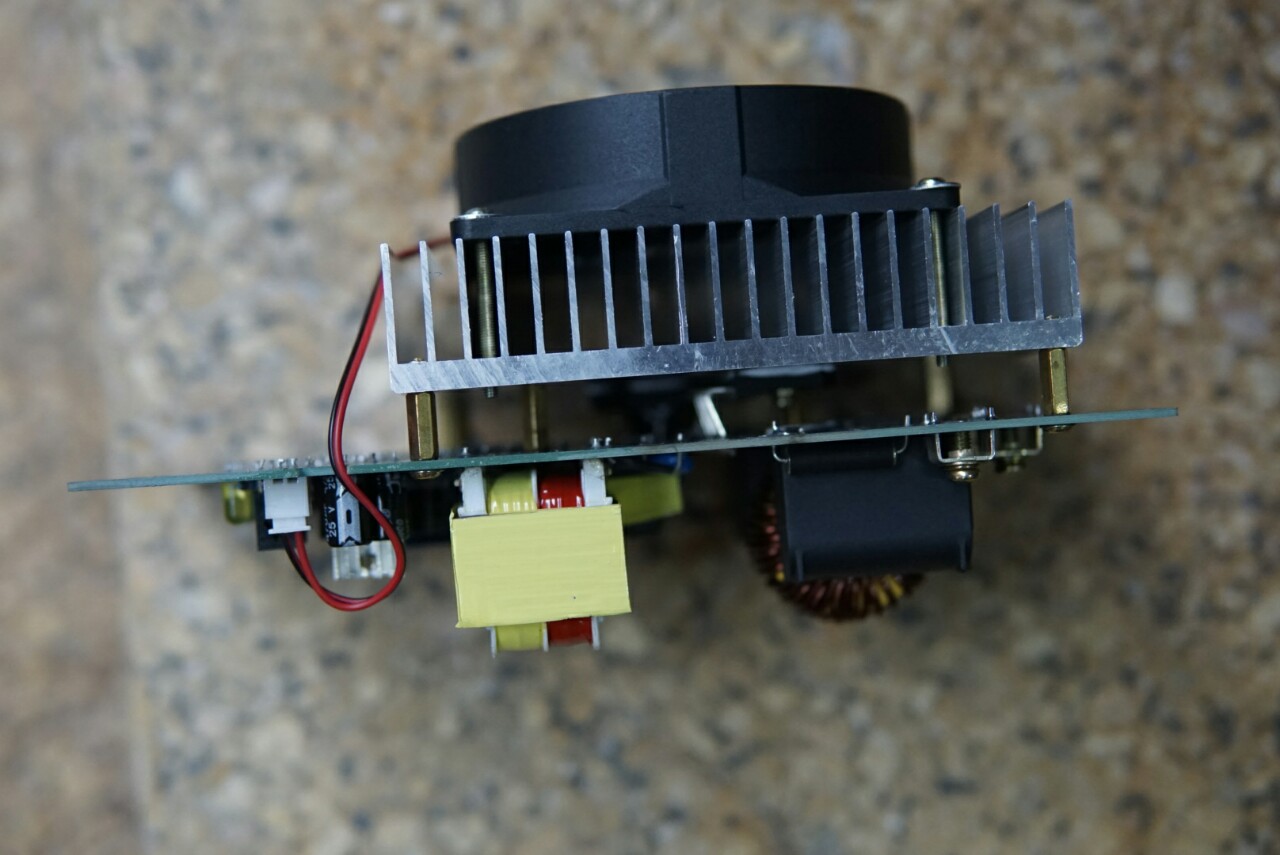

Một quạt 1 chiều DC12V được thêm vào, do nhu cầu tản nhiệt bằng cuộn cảm. Cố định quạt vào chốt trên bảng và cắm phích cắm vào ổ cắm hai lõi FAN12V.
Công ty chúng tôi cung cấp bo mạch điều khiển chính. Bộ điều khiển này nên sử dụng kết hợp với những phụ kiện khác.
Sử dụng cuộn dây hợp với bộ điều khiển khác nhau tùy công suất. Sử dụng 10 dây nhiệt độ cao cách điện quấn 5KW, cuộn dây với độ tự cảm L là 65 ± 5uH khi quấn trên vật nóng. Đo bằng bánh răng 2UH của máy và đo trên thùng.
Cuộn dây gia nhiệt được quấn theo yêu cầu của người dùng. Cùng lõi sắt được quấn cùng 1 hướng, cùng bộ thông số. Giữ khoảng cách > 60mm giữa cuộn dây và cuộn dây.
Khoảng cách từ bề mặt bề mặt kim loại cần đốt nóng đến cuộn dây đốt nóng cần điều chỉnh thích hợp dựa theo chiều rộng cuộn dây. Khoảng cách giữa cuộn và kim loại cần đốt nóng cần điều chỉnh sao cho phù hợp với đường kính ống.
Đường kính ống lớn thì khoảng cách gần, đường kính ống nhỏ thì khoảng cách xa. Nếu khoảng cách quá nhỏ bộ điều khiển sẽ bị nóng do làm việc kém, thậm chí gây nổ ống công suất. Nếu khoảng cách quá lớn công suất sẽ nhỏ dần, không thể chỉnh được.
Kết nối nguồn điện 220V, bật nguồn và sử dụng: nối với đầu nối trung tính của bộ điều khiển. Nối đầu cực dẫn của dây với đầu cuối dây bộ điều khiển. Cài đặt bo mạch với chế độ sử dụng khi bật nguồn.
Nối nguồn điện 220V với cực trung tính của bộ điều khiển qua dây cách điện. Nối đầu dây dẫn với đầu cuối cuộn dây của bộ điều khiển. Tháo dây ngắn mạch ra khỏi ổ cắm “điều khiển công tắc”. Cắm 1 đầu của cáp trực tuyến vào ổ cắm “điều khiển công tắc”. Phích cắm còn lại được nối với bộ điều nhiệt.
Khi nhiều bảng cần điều khiển bằng bộ tiếp xúc nhiệt để dừng hay hoạt động đồng thời. Đầu tiên phải xác định bảng chính, rồi sử dụng cáp trực tuyến. Với 2 dây lõi, 1 phích cắm ở mỗi đầu. Trên bảng chính, kết nối “điều khiển bảng phụ” với bảng phụ “điều khiển điện áp”.
Nếu muốn kết nối nhiều bảng phụ, cần dùng cáp trực tuyến. Chỉ cần kết nối “điều khiển bảng phụ” với “điều khiển điện áp” của bảng phụ khác.
Bo mạch gia nhiệt điện gồm hai phần:
bảng điều khiển
cuộn dây sưởi.
Quý khách có nhu cầu mua điện trở, can nhiệt, điện trở đốt nóng công nghiệp, gia nhiệt điện từ...Hay muốn biết thêm chi tiết về bo mạch gia nhiệt điện từ, liên hệ:
